Клиновые и шиберно-ножевые задвижки

Шиберная задвижка выступает достаточно надежной запорной арматурой, которая имеет характерные особенности изготовления запорного элемента.

Клиновые и шиберно-ножевые задвижки

Затвор в таких задвижках, как правило, называется «нож», «диск» или «шибер».

В шиберной задвижке используется металлическая пластина либо металлический клин, который может разрезать разнообразные включения в жидкости, которая протекает внутри тела. Из этого и следует назначение данного вида запорной арматуры: перекрытие потока рабочей жидкости, которая наделена повышенной вязкостью, способностью кристаллизоваться, а также характеризуется наличием абразивных и твердых частиц, которые считаются активными химическими веществами.

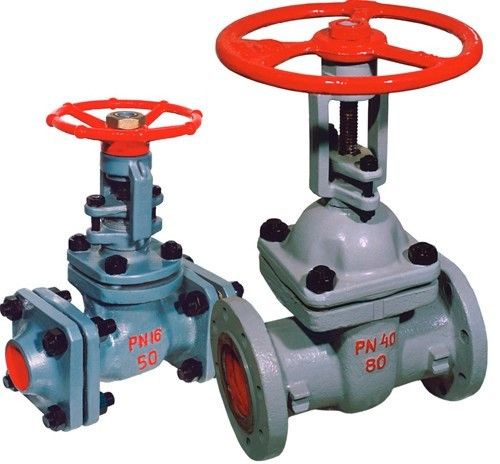

К клиновым задвижкам относятся изделия, затвор которых сделан в виде «клина».

В таких изделиях седла с уплотнительными поверхностями находятся параллельно уплотнительной поверхности затвора, а также под определенным углом относительно направления его движения.

Задвижки изготавливаются с упругим и цельным клином. Конструкция затвора такого изделия может обеспечить в закрытом положении прекрасное уплотнение прохода.

Под воздействием прижимного усилия, которое передается шпинделем, он в закрытом положении прогибается в пределах деформации, тем самым обеспечивая плотное прилегание поверхности клина к седлам. В основном, клиновая задвижка применяется при необходимости создания очень высокой степени герметичности затвора.

Шиберно-ножевую задвижку используют на трубопроводах, которые применяются для транспортировки сточных вод, шахтной пыли, тяжелых нефтепродуктов, текстильных измельчений, полимерной крошки, а также цемента.

Ножевую задвижку применяют на предприятиях нефтепереработки, для водоочистки, в целлюлозно-бумажной промышленности, в химической промышленности.
