Как определить место повреждения кабеля

При повреждении кабеля имеет немалое значение быстрота его ремонта, поскольку нарушается нормальная схема передачи энергии, снижается надежность электроснабжения потребителя, а также ухудшаются технико-экономические характеристики электрической сети.

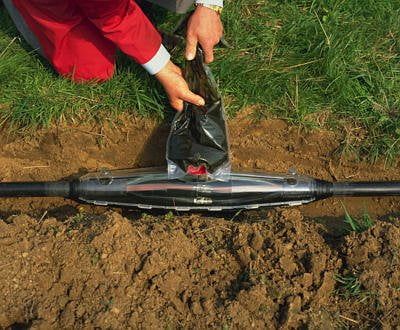

При прокладке кабельной линии в земле к указанным причинам следует добавить опасность проникновения влаги непосредственно в изоляцию кабеля сквозь отверстие в оболочке, а также возможность интенсивного засасывания влаги по всей длине кабеля. Для точного и быстрого определение места повреждения в кабеле используется мобильная измерительная электролаборатория.

Акустический метод.

Данный метод основан на прослушивании над вероятным местом повреждения кабеля звуковых колебаний, которые вызваны искровым разрядом в каналах повреждения. Акустический метод универсален и во многих случаях является основным методом. Посредством акустики можно определить повреждения разнообразного характера: однофазные/междуфазные замыкания с разными переходными сопротивлениями, а также обрывы жил.

Индукционно-импульсный метод.

Этот метод применяется при определении места повреждения типа «заплывающий пробой» на трассе кабельной системы. Нахождение места пробоя в кабельной линии осуществляется методом контроля направления распространения волн, которые образовались в месте пробоя. Поскольку при пробое образуются электромагнитные волны, которые направлены от места повреждения к концам кабеля, место на трассе кабельной системы, где происходит изменение направления волн, отвечает месту повреждения.

Индукционный метод.

Поиск повреждения кабеля при таком методе основан на определении характера изменения магнитного поля над кабельной линией, по которой пропускается ток генератора звуковой частоты. Частота тока 480-10000Гц. Индукционный метод обеспечивает высочайшую точность определения места повреждения, а также имеет широкое распространение.
