Чому профільна труба лопається на трубогибі: зварний шов і ДСТУ

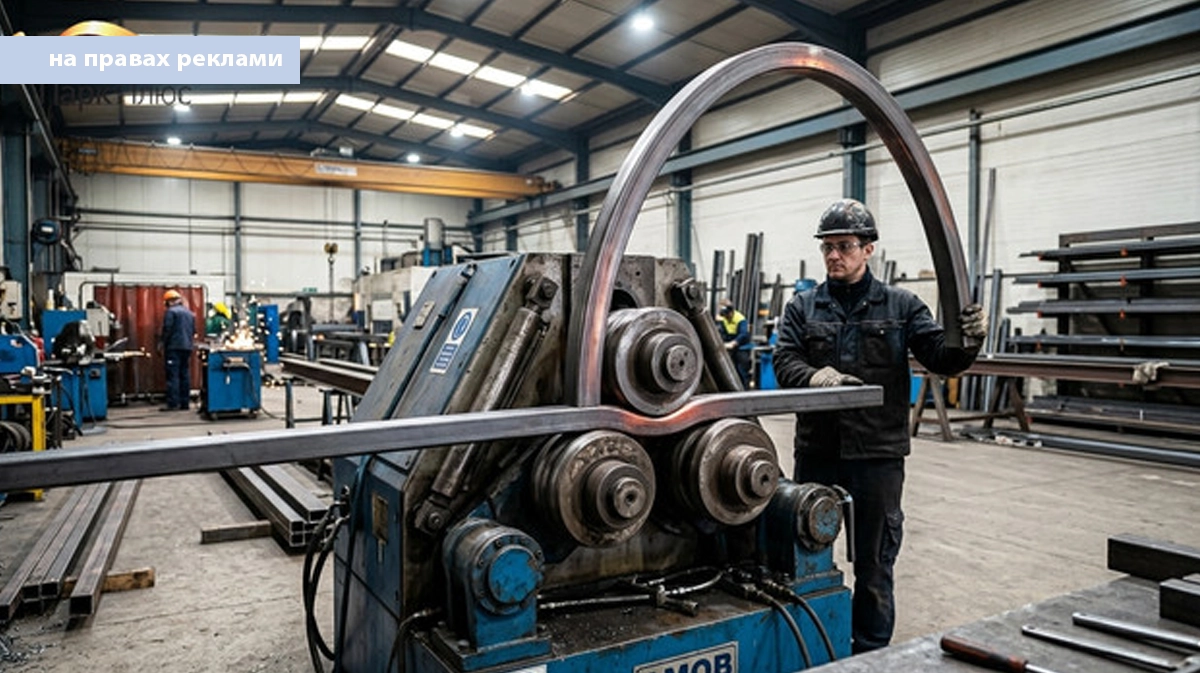

Виготовлення арок для ангарів, теплиць, козирків та навісів методом холодного радіусної деформації (вальцювання на трьохвалковому трубогибі) — суворий краш-тест для металопрокату. Майстри часто стикаються з неприємним дефектом: профільна труба під час досягнення заданого радіуса кривизни несподівано з тріском розривається вздовж поздовжнього ребра або втрачає геометрію, утворюючи гофру. Причиною цієї аварії є не налаштування верстата, а мікроструктурна неоднорідність поздовжнього зварного шва та порушення нормативів прокатки. Для виготовлення відповідальних гнутих металоконструкцій інженери обирають калібрований сортамент із гарантованим хімічним складом у каталозі металопрокату компанії Park Plus, де кожна партія профільної труби відповідає ДСТУ 8940 / EN 10219.

У виробництві електрозварної профільної труби сталева штрипса формується у валках у круглу гільзу, зварюється струмами високої частоти (HFW / ТВЧ) і калібрується в квадратний або прямокутний профіль. Зона термічного впливу (ЗТВ) зварного з’єднання зазнає екстремального локального нагріву та гартування водою, що радикально змінює механічні властивості металу.

Фізика пластичної деформації та напружений стан зварного з’єднання

Під час вальцювання профілю зовнішня стінка зазнає лінійного розтягування (σt>0σt>0), а внутрішня — стиснення (σc<0σc<0). Величина відносного подовження зовнішнього волокна

Якщо зварний шов опиняється в зоні максимальних напружень розтягу, проявляються три ключові дефекти низькоякісної труби:

Мартенситна мікроструктура ЗТВ: Без належної термообробки (зняття внутрішніх напружень) шов має підвищену твердість (до 280–320 HB проти 130–150 HB основного металу) та нульову пластичність. Відносне видовження δ5δ5 у зоні шва падає нижче 6–8%.

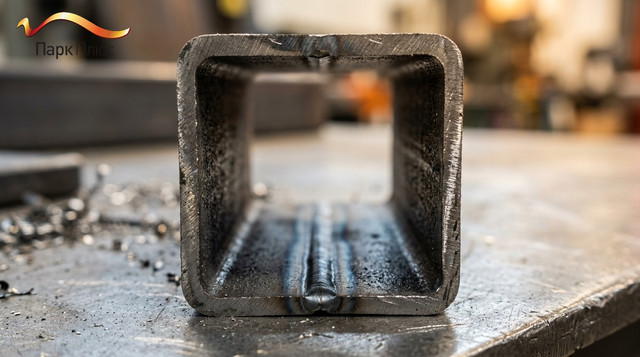

Невидалений внутрішній грат: Гострий металевий виступ усередині шва діє як класичний концентратор напружень. При розтягуванні від його вершини стартує крихка тріщина.
Розташування шва на кутовому радіусі: За стандартами шов повинен розташовуватися суворо по центру плоскої грані. Якщо через перекіс формувальних валків шов потрапив на радіус заокруглення, концентрація згинальних моментів розриває метал уже на першому проході.

⚠️ Попередження: Використання труби з незнятим внутрішнім гратом та невідпаленим швом для радіусного гнуття призводить до зниження граничного радіуса згинання RminRmin у 2,5–3 рази. Спроба зігнути дугу з радіусом менше 25imesh25imesh неминуче завершиться розкриттям зварного стику.

Порівняльна таблиця характеристик якісної та дефектної профільної труби

Технічний параметр	Сертифікована труба (ДСТУ / EN 10219)	Дешевий «гаражний» прокат	Вплив на вальцювання
Марка сталі	Ст3пс / S235JRH (вуглець C≤0,17%C≤0,17%)	Невідома шихта (C>0,25%C>0,25%, домішки)	Схильність до гартування та крихкості
Розташування зварного шва	Строго по осі широкої/вузької грані	Зміщення на радіусний кут	Критична концентрація напружень
Висота внутрішнього грата	Зрізаний або нормований (≤0,3≤0,3 мм)	Не зрізаний (до 1,5–2,0 мм)	Утворення тріщин-концентраторів
Товщина стінки (допуск)	Прецизійний (±7–10%±7–10%)	Мінусовий (до -25% від номіналу)	Втрата стійкості стінки (гофрування)
Термообробка шва	Шовний нормалізуючий відпал ТВЧ	Відсутня	Падіння відносного подовження

Технологічний регламент гнуття без аварій

Орієнтація шва у верстаті: Перед заправкою профілю в трубогиб знайдіть поздовжній шов. Розташовуйте трубу так, щоб шов знаходився на нейтральній лінії деформації (на бічній грані), де дотичні та нормальні напруження розтягу/стиску дорівнюють нулю.
Багатопрохідне вальцювання: Заборонено деформувати профіль за один прохід із великим притиском центрального ролика. Крок підтискання не повинен перевищувати 1,5–2 мм за прохід для збереження плинності кристалічної решітки сталі.
Контроль геометрії роликів: Профіль роликів верстата повинен ідеально повторювати геометрію труби з бічною підтримкою стінок, щоб запобігти розкочуванню перерізу в трапецію.

💡 Практична порада: Для перевірки пластичності партії перед запуском серійного згинання виконайте тест на сплющування: відрізок труби довжиною 100 мм стискають пресом до відстані між стінками H=3sH=3s (де ss — товщина стінки) зі швом, розташованим у зоні максимального вигину. Якщо на шві не з’явилися тріщини — метал придатний до глибокого вальцювання.

Висновки для проектувальника та монтажника

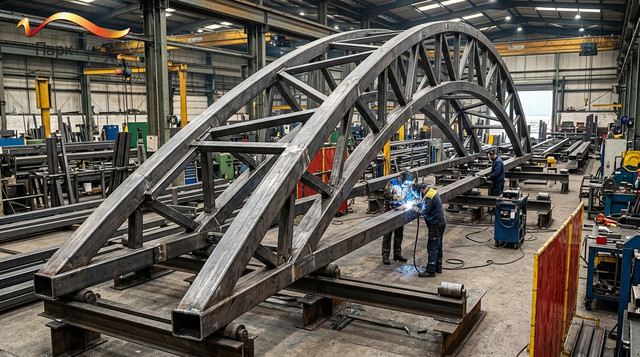

Економія на сертифікації металу обертається 100% браком при виготовленні арок та радіусних конструкцій. Якісна профільна труба з однорідною дрібнозернистою структурою фериту та перліту, знятим гратом і центральним розташуванням шва гарантує стабільний радіус і високу несучу спроможність готових ферм.
